Andonstar Adsm201 1080p Hdmi Hd Microscope Vergrößerung Für Pcb Reparatur
Rated 3.5/5 based on 11 customer reviews

Andonstar Adsm201 1080p Hdmi Hd Microscope Vergrößerung Für Pcb Reparatur

Verfügbar: Auf Lager
Produkt SKU: HDMISZXWJ00000001V0
€126,99

Das Andonstar HDMI-USB-Digitalmikroskop ist für die Reparatur von PCB-Lötungen vorgesehen. Höchste Qualität, elegantes Aussehen, HD-Video, Echtzeit-Bilder, glatt und klar, robust und langlebig. Wenn Sie eines benötigen, zögern Sie nicht, es ist die beste Wahl für Sie.

Vorteile

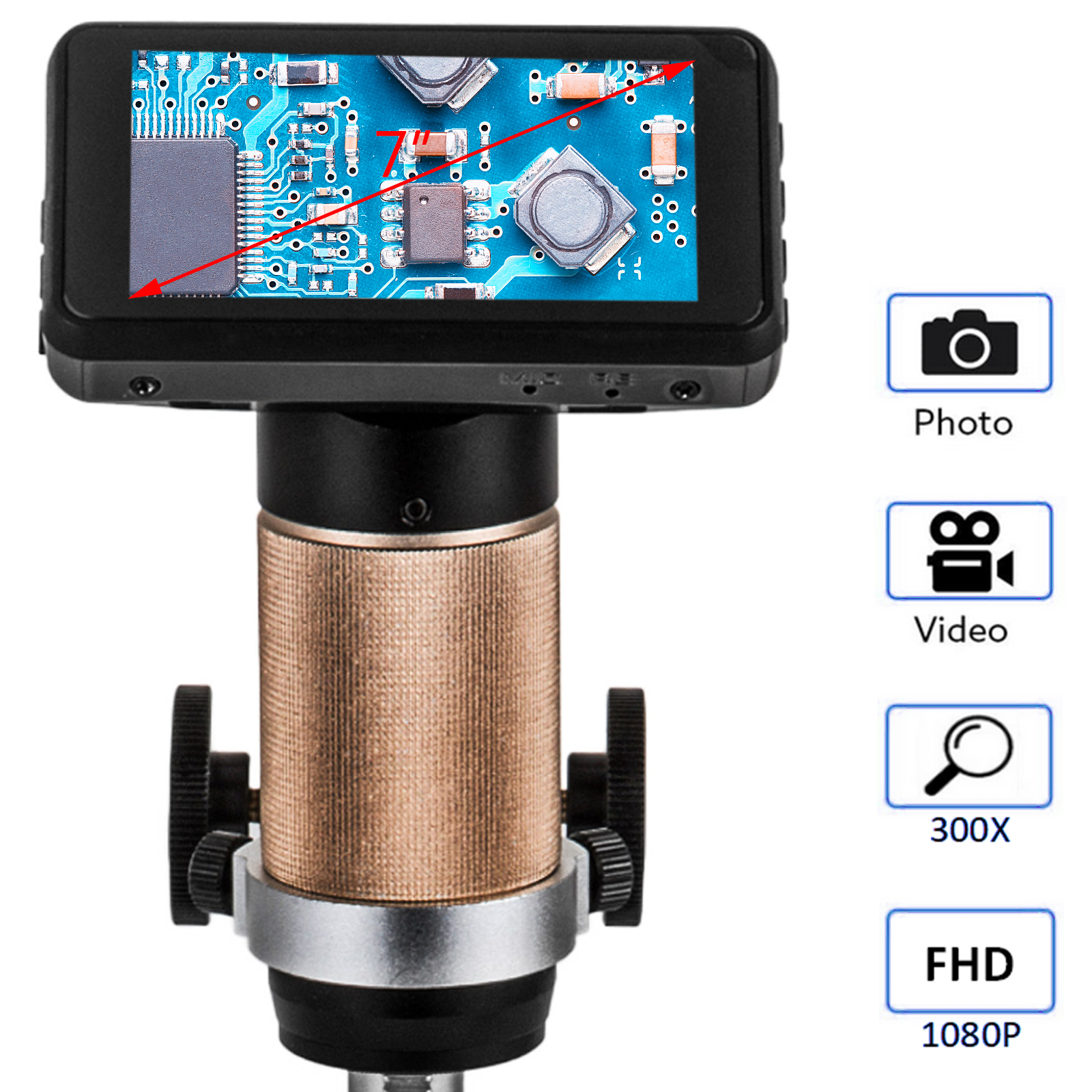

1. 300-fache Vergrößerung, 1920*1080P, 30 Bilder/s, HDMI-Ausgang und hochwertiger, nicht interpolierender großer CMOS-Sensor.
2. Digitaler Zoom, 4×.

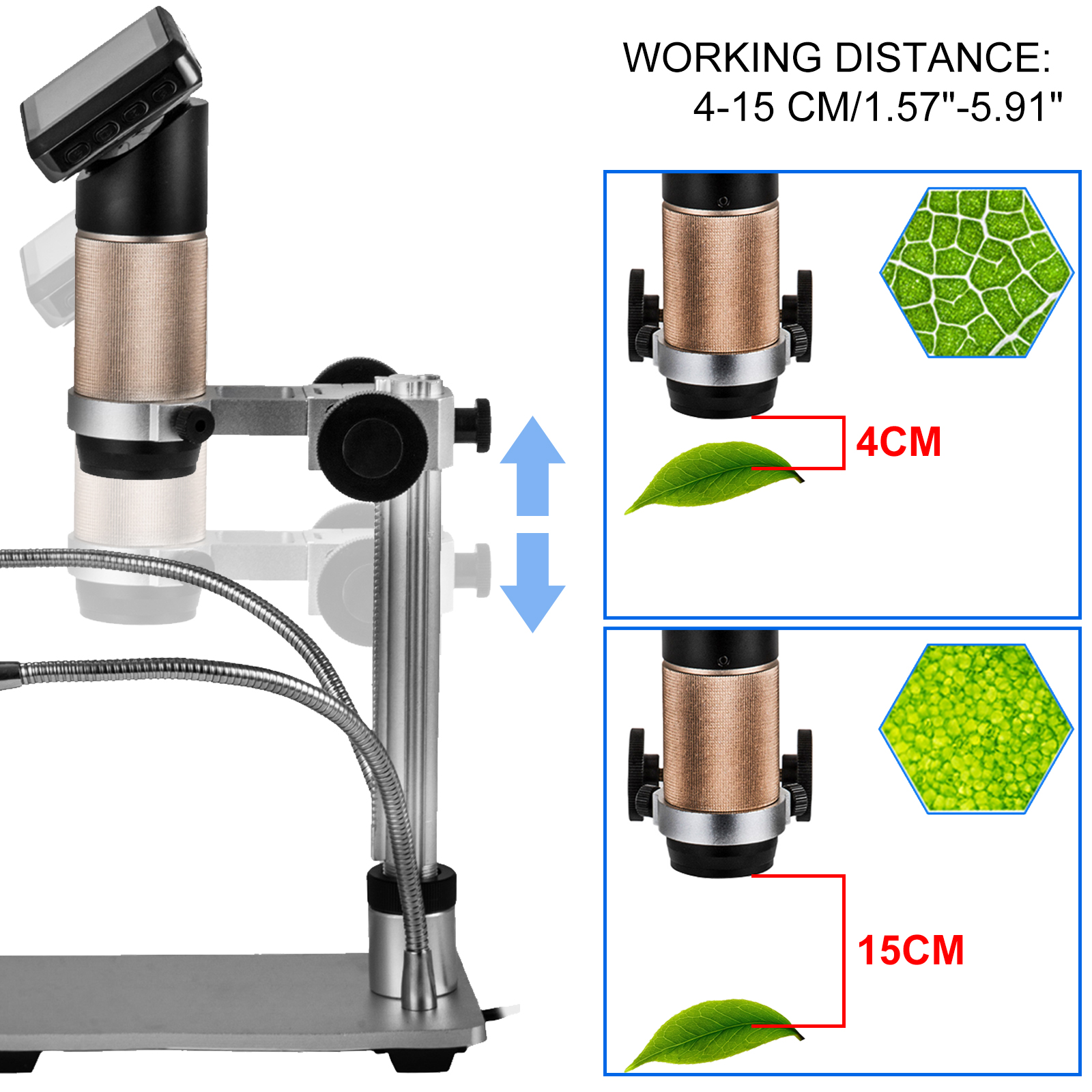

3. Großer Arbeitsabstand: 4 cm - 15 cm.

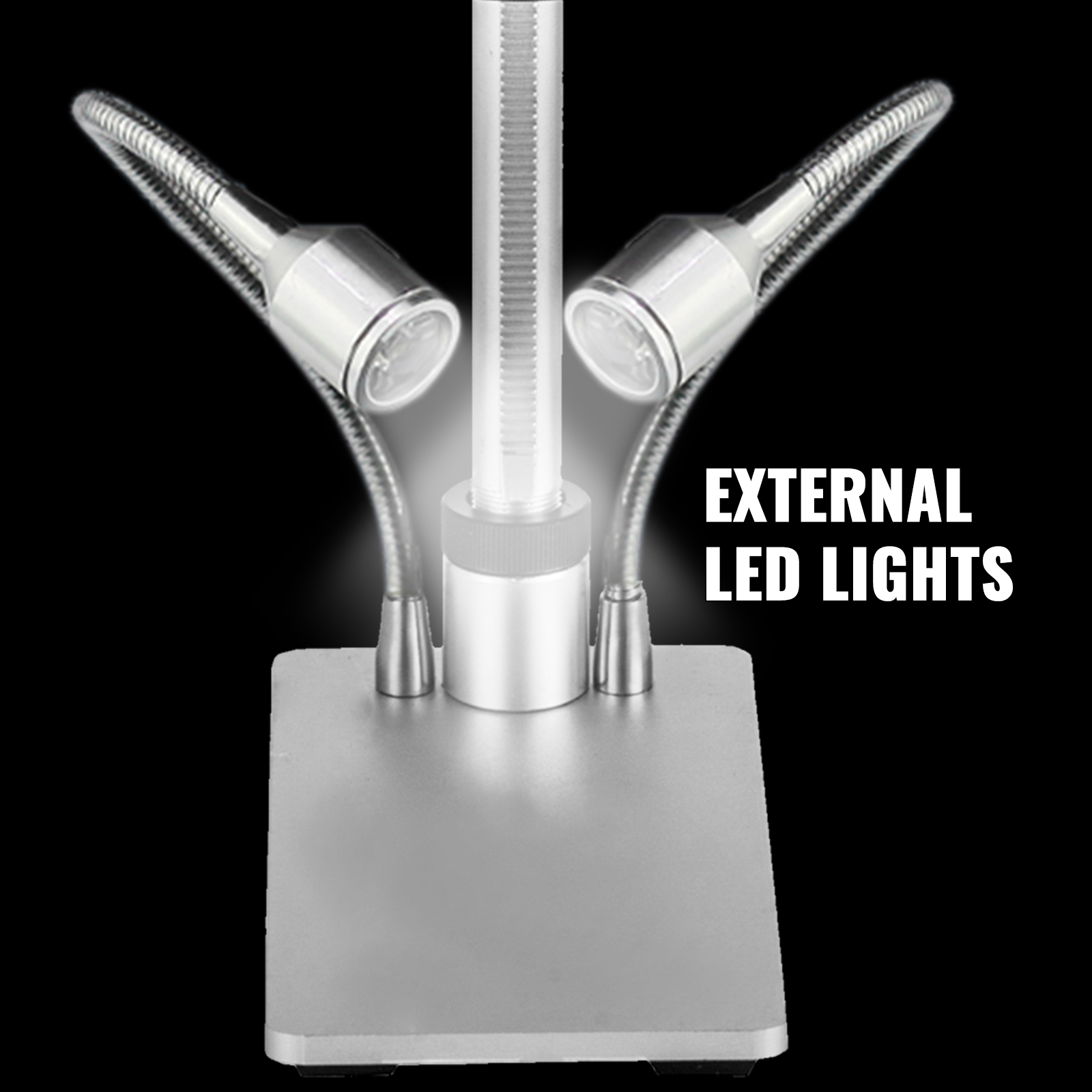

4. Bringen Sie eigene Doppelleuchten mit, verkleinern Sie das invertierte Bild, helfen Sie bei der Beleuchtung Ihres Zielobjekts.
5. Angemessene Schärfentiefe: Unser Mikroskop macht es ganz klar zu sehen, egal wie kompliziert die Struktur des Objekts ist.

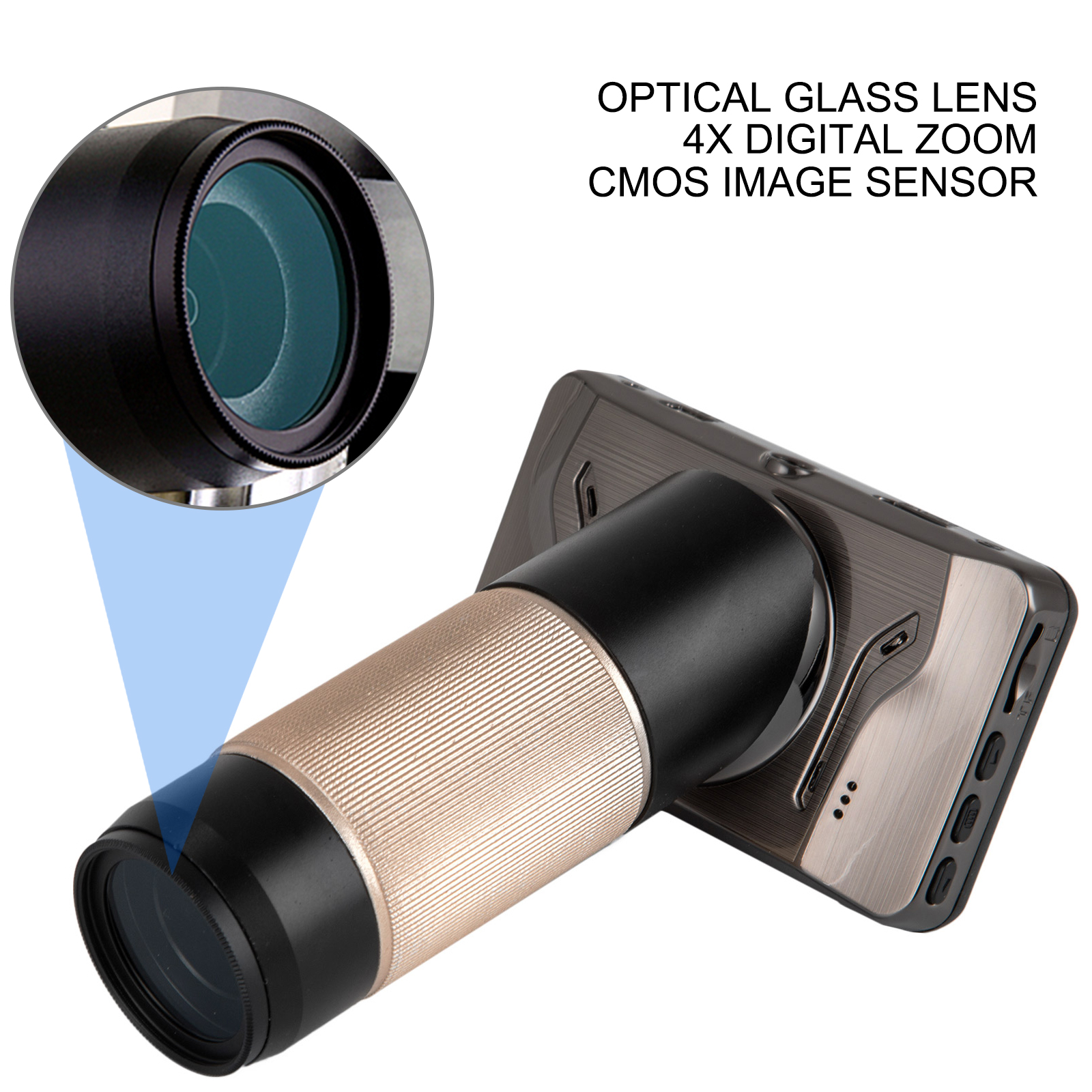

6. Exklusive Linse: Reduzieren Sie die Blendung der Verschleierung und verhindern Sie Verschmutzungen durch Löten.
7. Bilder in Echtzeit, glatt und klar, kein Verschmieren, keine Verzögerung oder Latenz.
8. Metallständer, robust und haltbar, demonstriert Qualität. Die Kamera unterstützt auch die Stabilisierungstechnologie, sehr geringe Verwacklung bei der Arbeit an einem Gegenstand auf der Plattform.
9. Die Software ist in Windows 7 und Windows 8 kompatibel, und es wird kein Treiber benötigt.


Schritte ausführen

Allgemeiner Modus (ohne PC & HDMI-Anzeige)

1. Halten Sie die Ein-/Ausschalttaste gedrückt, um die Kamera einzuschalten (Wir empfehlen Ihnen, die externe Stromversorgung anzuschließen, wenn Sie einige Arbeiten durchführen, da der Akku nicht lange alleine arbeiten kann).
2. die "Menü"-Taste drücken, um die Einstellungen vorzunehmen. Benutzen Sie den Auf- und Ab-Knopf zur Auswahl. Und drücken Sie erneut auf "Menu", um die Einstellung zu beenden, wenn Sie damit fertig sind.
3 Drücken Sie "OK", um Ihren Vorgang aufzuzeichnen, und "OK", um ihn zu beenden. Während dieser Zeit können Sie "Up" oder "Down" drücken, um die Ansicht zu vergrößern oder zu verkleinern.
4 Drücken Sie die Taste "M", was "Bild aufnehmen" bedeutet, um in den Aufnahmemodus zu gelangen, und drücken Sie "OK", um ein Bild aufzunehmen.
5 Drücken Sie erneut die Taste „M“, um in den „Wiedergabemodus“ zu gelangen. Verwenden Sie die Schaltflächen "Auf" und "Ab", um die Datei auszuwählen, die Sie überprüfen möchten. Wenn Sie die Datei gefunden haben, drücken Sie die Menü-Taste. Sie können die Datei löschen / schützen / Diashow machen. Drücken Sie erneut die Taste „M“, um diesen Modus zu verlassen. (PS: Wenn die Datei nicht "geschützt" ist, überschreibt die neue Datei die Datei, wenn die Speicherkarte voll ist.)


USB 2.0-Ausgabemodus (PS: In diesem USB-Ausgabemodus kann das maximale Auflösungsverhältnis nur 1080 * 720P erreichen.)

1. Verbinden Sie das Mikroskop mit dem PC.
2. 2 Auf dem Bildschirm des Mikroskops werden folgende Optionen angezeigt: PC-Kamera und Massenspeicher. Wählen Sie die "PC-Kamera".
3. Öffnen Sie die Software. Der Titel zeigt den Speicherpfad an.
4. Nehmen Sie ein Video auf: Aufnahme → Aufnahme starten → OK → Aufnahme beenden.
5. Das Video wird automatisch als Pfad gespeichert, den der Titel anzeigt. Wenn Sie eine Kopierdatei möchten, falls das nächste Mal von anderen Videos abgedeckt wird, können Sie auf Datei → Aufnahmevideo speichern klicken und den Namen der Datei ändern.
6. Nehmen Sie ein Bild auf:
Erfassen → noch → aktivieren
Aufnahme → Standbild → Ordner (Speicherpfad auswählen)
Aufnehmen → Einrasten (ein Bild aufnehmen oder einfach die Eingabetaste auf Ihrer Tastatur drücken)

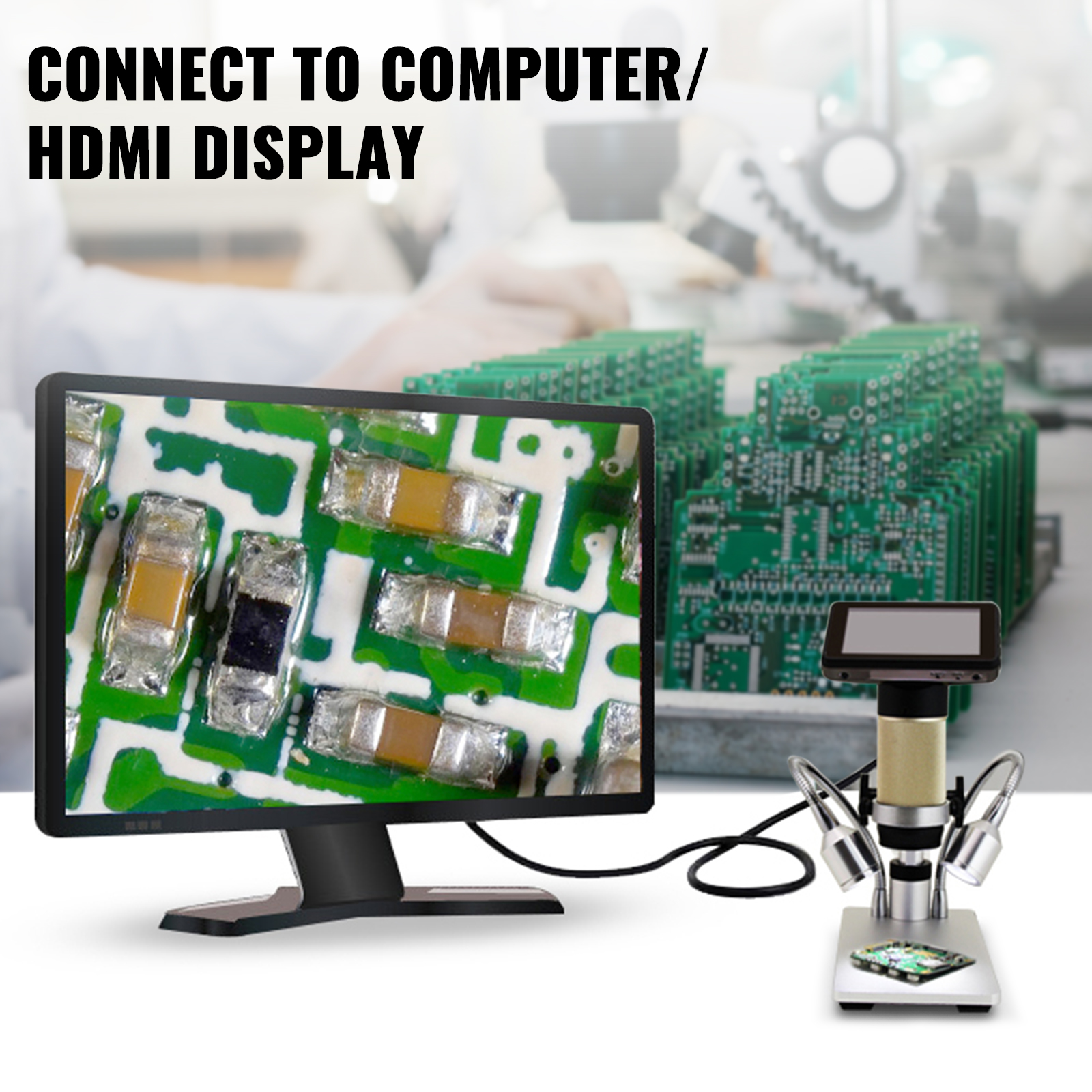

HDMI-Display-Ausgabemodus (PS: In diesem Modus kann das maximale Auflösungsverhältnis 1920 * 1080 erreichen)

1. Verbinden Sie das Mikroskop mit dem HDMI-Display.
2. Ruhen Sie sich wie im allgemeinen Modus aus.


Hinweis

1. Halten Sie das Werkzeug trocken, sauber, frei von Öl, Wasser, Gas oder anderen Materialien, die Korrosion verursachen können.
2. Halten Sie umstehende Personen und Kinder fern, während Sie das Werkzeug bedienen.
3. Gehen Sie nicht zu weit, behalten Sie stets einen guten Stand und das Gleichgewicht bei.

Drucktasten- und Schnittstellenspezifikation



  • Spitzenqualität mit elegantem Erscheinungsbild
  • Großer Arbeitsabstand
  • Angemessene Tiefenschärfe
  • Exklusive Linse reduziert Blendung
  • Reibungslose und klare Echtzeit-Bilder
  • Robust und langlebig
  • Demonstriert Qualität
  • Die Kamera unterstützt auch Stabilisierungstechnologie
  • Erstaunliche Wirkung des HDMI-Exports
  • Bringen Sie zwei Lichter mit, um Ihr Zielobjekt zu beleuchten
Specifications:
  • Stromquelle: 5V DC
  • Bildsensor: 3 Mega-Pixel
  • Video-Ausgang: 1080p Voll-HD
  • Videoformat: MOV
  • Fotoformat: JPEG
  • Vergrößerungsverhältnis: 10x - 300x
  • Bildfrequenz: Max. 30f/s unter 600 Lus Helligkeit
  • Fokus-Bereich: Manueller Fokus 10 - 500 mm (0,4 - 19,7 Zoll)
  • Video-Ausgabe-Schnittstelle: HDMI, an jeden Monitor mit HDMI-Eingang
  • Lagerung: Micro SD-Karte, bis zu 32G (nicht enthalten)
  • Arbeitsabstand: 4 - 15 cm (1,6 - 5,9 Zoll)

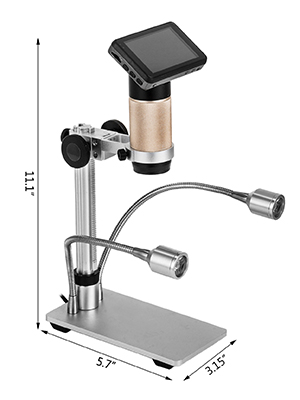

  • Größe des Metallständers: 8 x 14,5 cm (3,2 x 5,7 Zoll)
  • Packungsgröße: 25 x 18,5 x 8,3 cm (9,9 x 7,3 x 3,3 Zoll)
  • Gewicht: 1,2 kg (2,7 Pfund)

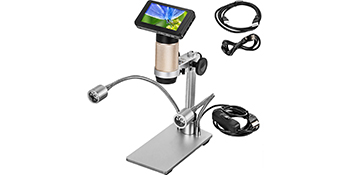

Package Content:
  • 1 x Digitalmikroskop-Host
  • 1 x Metallfußständer (2 LED-Leuchten am Ständer)
  • 1 x HDMI-Kabel
  • 1 x USB-Kabel
  • 1 x Adapter
